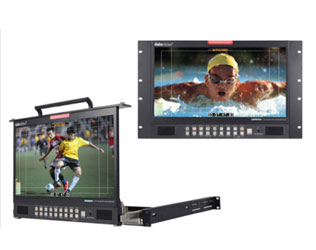

TLM-170G/GR/GM   3G HD対応17.3インチワイド液晶ビデオモニター

TLM-700 カラー液晶ビデオモニター

生産完了

TLM-170G デスクトップ型

生産完了

後継機種：TLM-170L/LR/LM

TLM-170GR 7Uラックマウント型
TLM-170GM 1U引出し格納ラックマウント型

TLM-170は3G HD対応の17.3インチワイド液晶ビデオモニターです。デスクトップ型、7Uラックマウント型、1Uサイズの引出式19インチラックマウント型の3種類あり、用途によってお選びいただけます。

ダウンロード

よくあるご質問>>

主な特長

入力：
HD_SDI
HD_SDI
HDMI
HD_YUV
SDI
YUV
S
CV

出力：
HD_SDI※
SDI※
  ※アクティブスルーアウト

その他：
タリー2色
アスペクト16：9
アスペクト4：3

■17.3インチワイド高画質液晶を採用

1600×900ピクセルの高解像度液晶パネルを採用。16：9/4：3のアスペクト切替を行うことができます。

■ラックマウント型とデスクトップ型をご用意

デスクトップ型と7Uラックマウント型、1Uサイズ引出式19インチラックマウント型をご用意しました。（全3種類）
・TLM-170G　　　デスクトップ型
・TLM-170GR　　7Uサイズ 19インチラックマウント型
・TLM-170GM 　1Uサイズ引出式19インチラックマウント型

TLM-170G　デスクトップ型

標準価格300,000円（税別）

ASK

在庫限り

デスクトップ型液晶モニターは、制作現場でのプログラムモニターとして使用できるよう、高画質のリファレンスモニターとして設計された製品です。

ダウンロード


TLM-170GR　7Uサイズ19インチラックマウント型

生産完了

ラックマウント型のプログラムモニターとしてご使用いただけます。

ダウンロード



TLM-170GM　1Uサイズ引出式19インチラックマウント型

生産完了

1Uサイズの金属製の引出に収納し、一般的な19インチラックやモバイルビデオスタジオに搭載が可能です。

ダウンロード


■充実した入力インターフェイスと映像調整機能

前面でHD/SD-SDI、HD/SD-YUV、HDMI、コンポジット信号の選択が可能です。また、ブライトネス・コントラスト・カラーサチュレーション、ティント、シャープネス、色温度の調整が行えます。

■多彩な機能

SDIタイムコードやタイトル表示、また、セーフティエリアやオーディオレベル表示およびオーバー/アンダースキャン表示が行えます。ピクチャーインピクチャー機能を搭載しており、位置やサイズの調整が可能です。

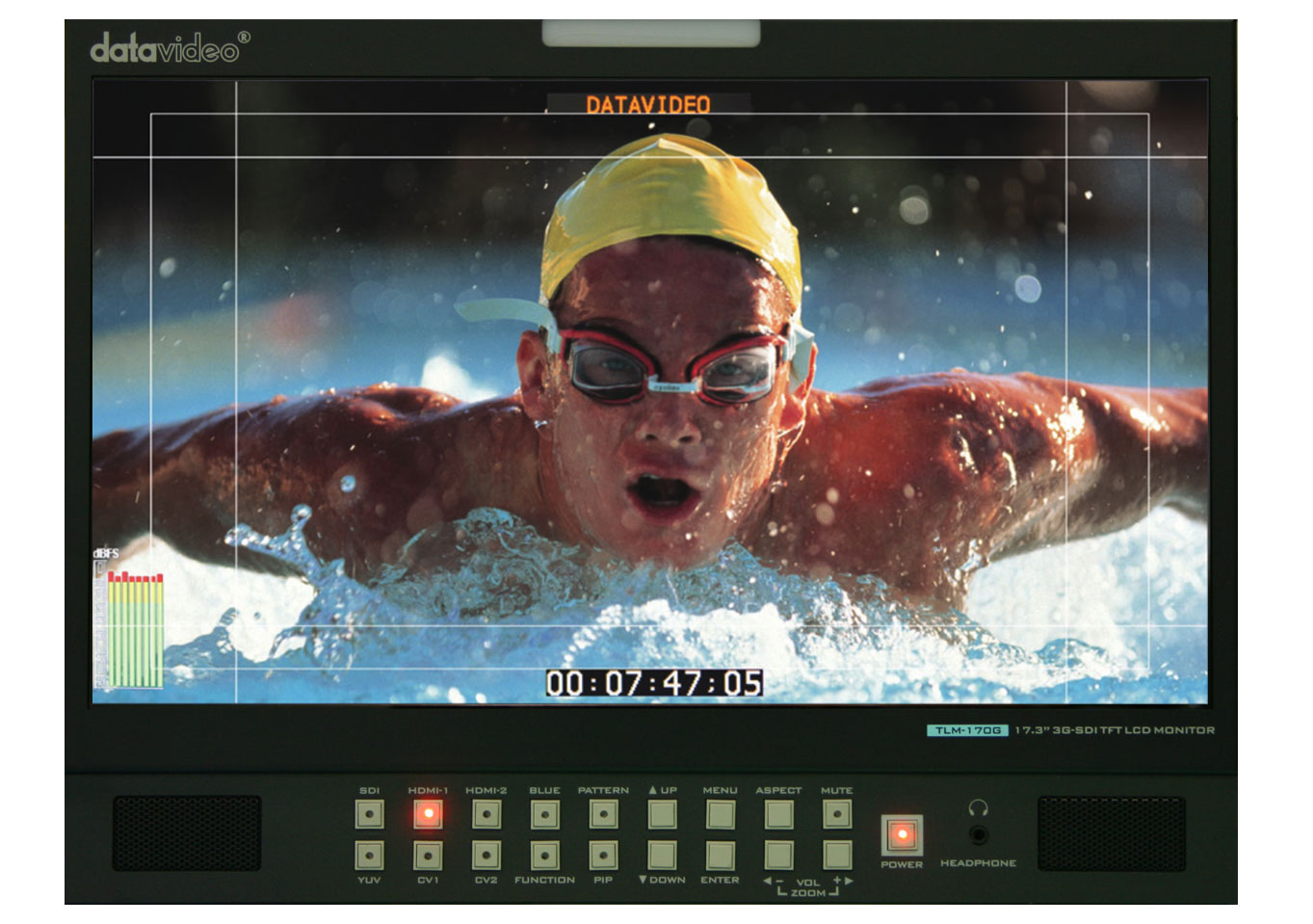

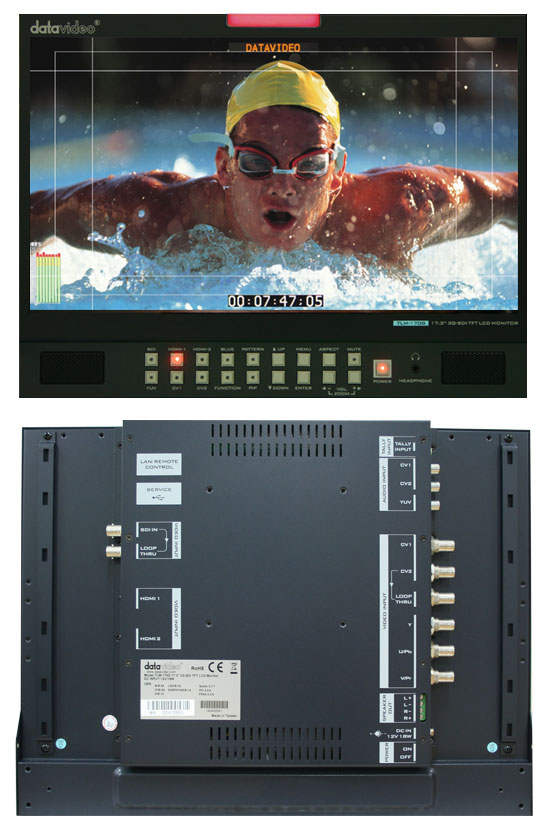

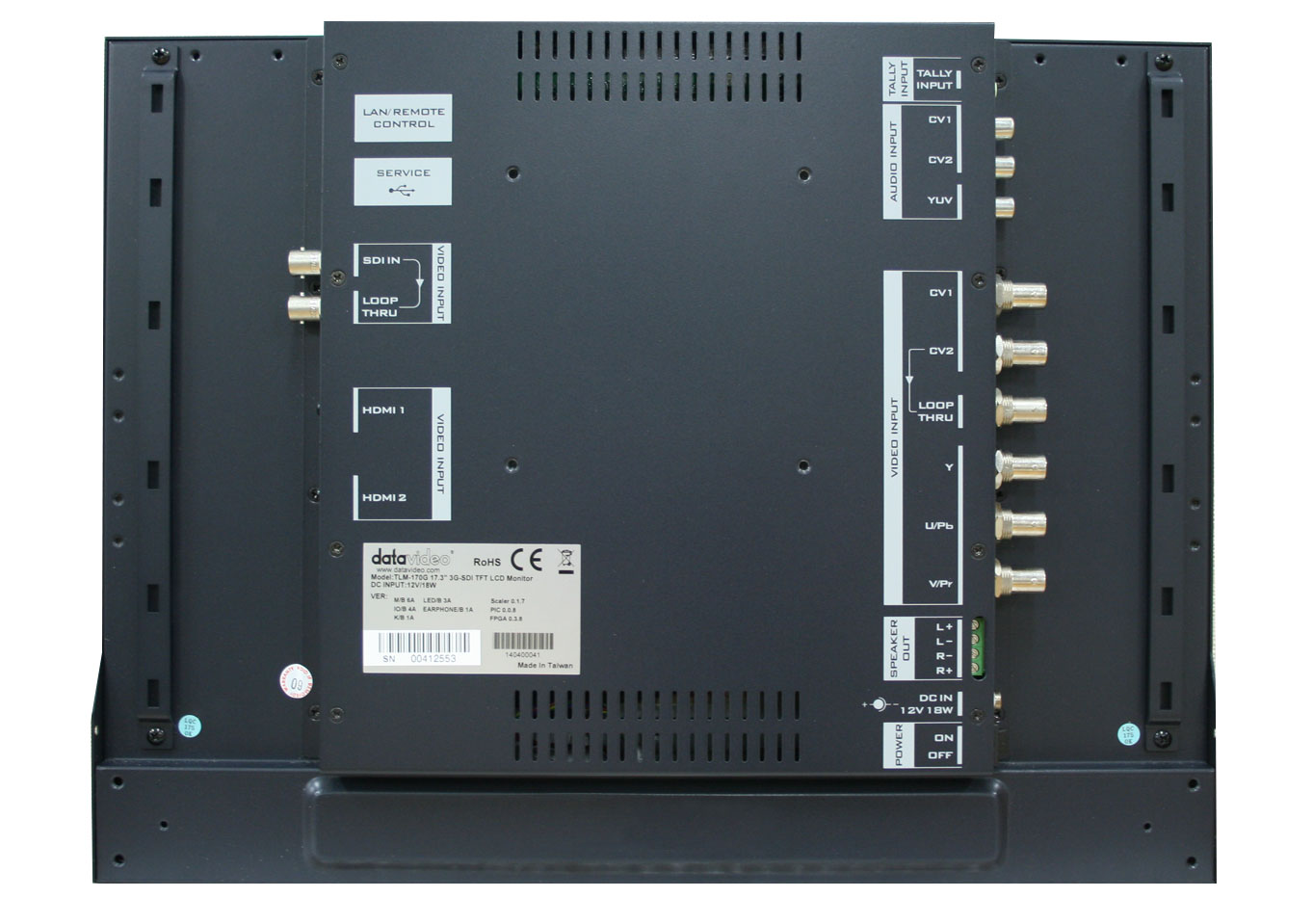

前面・背面写真

拡大写真がご覧になれます。［前面］［背面］

主な仕様

型番 TLM-170G/GR/GM
ディスプレイ
17.3インチワイド（LEDバックライト　パネル寿命 約12,000時間）
解像度 1600×900ピクセル
アスペクト比 16：9 / 4：3
タリーランプ 赤 / アンバー 2種類
視野角 上下 +20°/ -45°　左右 +45°/ -45°
視野角について>>

液晶ビデオモニターの視野角について

datavideo社製液晶モニターの視野角につきましては、画面中央部において測定器により測定されたコントラスト比が一定の比率（10：1もしくは5：1、機種によって異なります）以上が確保できる範囲の角度となっております。

仕様としてご案内しております角度の範囲で画面を見ても画面の端部においてはコントラスト比が減少する、もしくは画面中央部においても色味や輝度が変わってしまう等の現象が起こる場合があります。また、datavideo社製ビデオモニターの液晶パネルはTN駆動方式を採用しているため、構造的に視野角による色味や輝度の変化が発生します。

弊社ではdatavideo社製液晶モニター各機種のデモ機を貸出しておりますので、視野角がシビアな環境でのご使用を検討されている場合はデモ機にて事前にご確認頂くことをお奨めいたします。

閉じる
輝度・コントラスト比 220 cd/m² ・ 650：1
カラープロセス ブライトネス、コントラスト、カラーサチュレーション、ティント、シャープネス、色温度
映像入力 3G/HD/SD-SDI（BNC）×1系統（アクティブスルーアウト付）、
コンポーネント（BNC×3）×1系統、
HDMI（HDMI 1.3）×2系統
コンポジット（BNC）×2系統
（NTSC / PAL自動認識、CV2のみアクティブスルーアウト付き)
音声入力 不平衡型音声（RCA）×3系統
（コンポジット×2系統、コンポーネントに対応）、
HDMI（HDMI 1.3）×2系統（エンベデッドオーディオ）、
HD/SD-SDI（BNC）×1系統（エンベデッドオーディオ）
その他の入力 タリー（3.5mmミニジャック）×1系統
その他の出力 外部スピーカー×1系統（L/R 2W）、ヘッドホン（3.5mmミニジャック）×1系統
映像仕様
3G/HD/SD-SDI信号（HD-SDI　SMPTE 425M-A 規格、SD-SDI　SMPTE125M規格）
 インピーダンス：75Ω
リターンロスHD ： > 15dB （5MHz～750MHz）
> 10dB （750MHz～1.5GHz）
 SD ： > 15dB （5MHz～270MHz）
イコライゼーション： 270Mbps 200m Belden 8281ケーブル使用時
1.485Gbps 100m Belden 1694Aケーブル使用時
 コンポジット信号
    帯域 ： > 5.0MHz　　 DG ： < 3％　　DP ： < 3°　　S/N 比 ： > 50dB
 コンポーネント信号
    帯域 ： > 5.2MHz　　 DG ： < 3％　　S/N比 ： > 50dB
動作環境温度 0℃～50℃
動作環境湿度 10％ ～ 90％ (結露なし)
寸法 / 質量 TLM-170G：幅403mm×高さ395mm×奥行190mm スタンド含む / 約4.5kg
TLM-170GR：幅482mm×高さ305mm×奥行38mm ラックマウント金具含む
　　　　　　　　　 / 約4.1kg
TLM-170GM：幅 486mm×高さ44mm×奥行442～501mmの間で調整可能
　　　　　　　　　1Uラックマウント金具含む / 約6.8kg
電源 DC12V 18W
付属品 AC/DC変換アダプタ（DC12V 2.0A）×1、スタンド×1（TLM-170Gのみ）ラックマウント金具（TLM-170GRのみ）

※仕様及び外観は改良の為、予告なく変更する場合がありますのでご了承ください。
