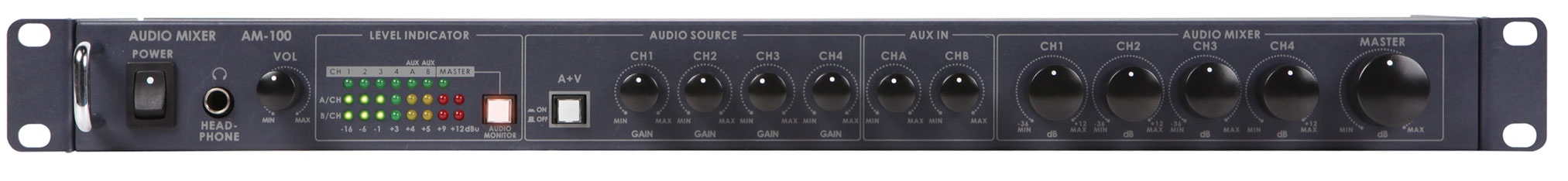

AM-100 6chオーディオミキサー
主な特長
■小型1UサイズのMIC/LINE入力4系統、AUX入力2系統のオーディオミキサー
小型の19インチ1Ｕサイズなので、ラックに設置することができます。 4つのMIC/LINE入力はファントム電源対応のXLRコネクタを装備しています。
■スタジオグレードのダイナミックレンジを持った4つのマイク用プリアンプを採用
・80dBの超広範囲なゲインコントローラー。
・130dBもある、ダイナミックレンジ。
・LINE入力は+26dBuまで対応。
・応答の良い低域特性
・歪み率0.0007％以下（20Hz～20KHz）
・スタジオ コンデンサーマイク用のファントム電源（+48V）
■最新のDC用パルストランスによる高周波ノイズ除去
■MIC入力チャンネルは、ローカットフィルターを内蔵。（18dB/oct、100Hz）
■8セグメントステレオメーター
高解像度8セグメントのLEDステレオメーターを装備
■A+Vモード（タリー信号切替）
A+Vボタンを押す事により、AM-100は入力したタリー信号で切替動作を行うことが出来ます。入力するタリー信号はメイク接点の為、ご使用になられるスイッチャーの仕様に合わせることが容易です。
主な仕様
| 型番 | AM-100 |

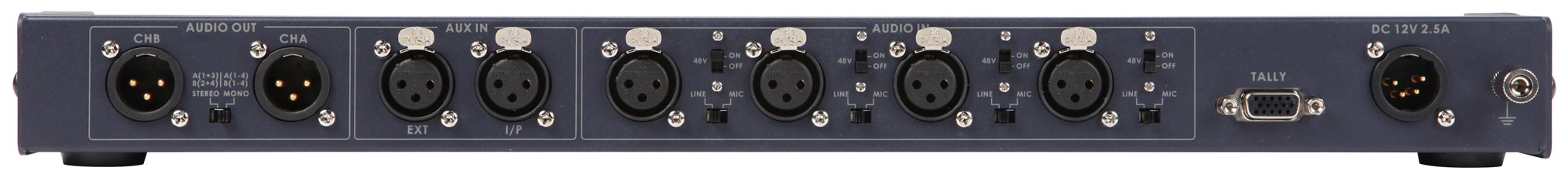

| 音声入力 | 平衡型（XLR 3ピン メス座 1=GND、2=＋、3=－）×4系統（MIC/LINEいずれかを選択） 入力インピーダンス ： MIC 6KΩ、LINE 11KΩ ゲイン範囲：MIC OFF～+80dB、LINE OFF～+20dB S/N比 ： >70dB（1KHz、0dB(LINE IN）） 全高調波歪み+N ： < 0.06％（1KHz、0dB(LINE IN）） 周波数特性 ： 20Hz～20KHz / ±3dB LINE入力最大レベル ： +26dBu / ±3％ |
| AUX入力 | 平衡型（XLR 3ピン メス座 1=GND、2=＋、3=－）×2系統 入力インピーダンス ： LINE 45KΩ ゲイン範囲 ： LINE OFF～+20dB S/N比 ： >70dB（1KHz、0dB） 全高調波歪み+N ： 0.06％（1KHz、0dB） 周波数特性 ： 20Hz～20KHz / ±3dB |
| 音声出力 | 平衡型（XLR 3ピン オス座 1=GND、2=＋、3=－）×2系統 インピーダンス：600Ω ゲイン範囲 ： OFF～+20dB 最大レベル ： +26dBu / ±3％ |
| その他入力 | タリー（D-Sub 15ピン）×1系統 |
| ヘッドホン出力 | 6.3mmステレオ標準ジャック×1系統（Tip=＋、Ring=－、Sleeve=GND） S/N比 ： >70dB（1KHz、0dB(LINE IN）） 全高調波歪み+N ： < 0.5％（1KHz、0dB(LINE IN）） 周波数特性 ： 20Hz～20KHz / ±3dBu |
| ファントム電源 | +48V |
| 電源 | DC12V 30W |
| 消費電力 | 18W |
| 動作温度 | 0℃～40℃ |
| 寸法 / 質量 | 440mm（幅）×44mm（高さ）×111mm（奥行）突起物含まず / 約1.8kg |
| 付属品 | AC/DC変換アダプタ（ACケーブル付、DC12V 3.0A）、ラックマウント金具×2 |
※仕様及び外観は改良の為、予告なく変更する場合がありますのでご了承ください。
デモ機ご利用者様のコメント
動作温室・使い勝手・VRのカーブなどを検証させていただきました。カタログ上ではINPUT1ch,3ch/2ch.4chをOUT L/Rに振り分けれる事が分かりませんでしたが実機で確認できました。
